Modéliser une ogive de forme ogivale
La réalisation d'une fusée commence souvent par une phase d'avant projet où on se donne une idée des dimensions des éléments.
L'ogive n'échappe pas à cette règle et on la définit par son aspect (conique, ogivale ou parabolique), par sa longueur et son diamètre.
L'impression d'une ogive 3D passe par la modélisation et suivant votre logiciel, les méthodes différent.
Pour ma part, moi qui utilise la table à dessin depuis des années, j'utilise souvent dans les logiciels 3D, le dessin d'un profil qui se transforme en 3D grâce à la révolution de ce profil autour d'un axe (en l’occurrence celui de la fusée).
Je conçois la forme ogivale comme un arc de cercle tangent au tube. Faisons un peu de maths pour faire plaisir à Philippe :
En connaissant le diamètre de mon tube et la longueur de l'ogive voulu, j'obtiens le rayon du cercle à tracer ainsi que l'angle de l'arc correspondant à l'ogive.
Quant à la position du centre du cercle, dans la mesure où il est tangent à la droite définit par le tube, il appartient à la perpendiculaire.
En coordonnées polaires : A(R;0); B(D/2;L); C(D/2;0); D(0;0)

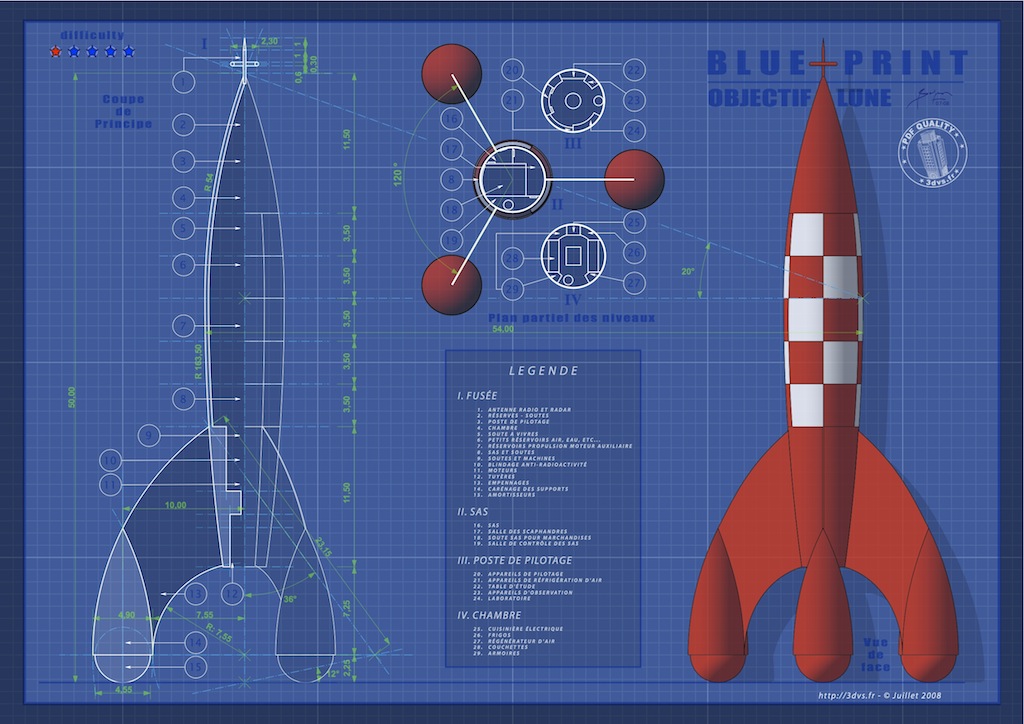

Avec ça, on peut reprendre facilement toutes les dimensions d'une célèbre fusée toute en courbe.
L'ogive n'échappe pas à cette règle et on la définit par son aspect (conique, ogivale ou parabolique), par sa longueur et son diamètre.
L'impression d'une ogive 3D passe par la modélisation et suivant votre logiciel, les méthodes différent.
Pour ma part, moi qui utilise la table à dessin depuis des années, j'utilise souvent dans les logiciels 3D, le dessin d'un profil qui se transforme en 3D grâce à la révolution de ce profil autour d'un axe (en l’occurrence celui de la fusée).
Je conçois la forme ogivale comme un arc de cercle tangent au tube. Faisons un peu de maths pour faire plaisir à Philippe :
En connaissant le diamètre de mon tube et la longueur de l'ogive voulu, j'obtiens le rayon du cercle à tracer ainsi que l'angle de l'arc correspondant à l'ogive.
Quant à la position du centre du cercle, dans la mesure où il est tangent à la droite définit par le tube, il appartient à la perpendiculaire.
En coordonnées polaires : A(R;0); B(D/2;L); C(D/2;0); D(0;0)
Avec ça, on peut reprendre facilement toutes les dimensions d'une célèbre fusée toute en courbe.
Sgt Hartman- Messages : 91
Date d'inscription : 06/12/2016
Age : 48
Localisation : Hennebont
Re: Modéliser une ogive de forme ogivale
Merci !
Mais si le prof me fait les calculs et me modélise la XFLR7 pour 110 cm de haut, je suis preneur
Mais si le prof me fait les calculs et me modélise la XFLR7 pour 110 cm de haut, je suis preneur
Re: Modéliser une ogive de forme ogivale
Une feuille de calcul pour le résultat immédiat
Voir le Fichier : Trace_dune_ogive.xls
Je travaille dessus, j'enregistre les dimensions en pixel d'un scan et ça me sortira les cotes selon un coefficient de taille.
Voir le Fichier : Trace_dune_ogive.xls
BENJAMIN59 a écrit:Merci !
Mais si le prof me fait les calculs et me modélise la XFLR7 pour 110 cm de haut, je suis preneur
Je travaille dessus, j'enregistre les dimensions en pixel d'un scan et ça me sortira les cotes selon un coefficient de taille.
Sgt Hartman- Messages : 91
Date d'inscription : 06/12/2016
Age : 48
Localisation : Hennebont
Re: Modéliser une ogive de forme ogivale
Fabrice
C'est ce que j'ai fait dans OpenScad pour concevoir mes ogives.
Je suis allé sur la page wikipédia qui est bien faites car elle explique le 4 principaux modèles d'ogives.
https://en.wikipedia.org/wiki/Nose_cone_design
C'est ce que j'ai fait dans OpenScad pour concevoir mes ogives.
Je suis allé sur la page wikipédia qui est bien faites car elle explique le 4 principaux modèles d'ogives.
https://en.wikipedia.org/wiki/Nose_cone_design
Sgt Hartman- Messages : 91
Date d'inscription : 06/12/2016
Age : 48
Localisation : Hennebont
