Message par BENJAMIN59 le Lun 8 Mai - 13:52

Hello,
Je reviens sur la construction de la fusée Pringles (Les photos de la dernière fois étaient juste un assemblage).

Liste des pièces imprimées, tube original et propulseur E pour comparaison de la taille.
Pringles Sany7819

Clipsage d'une languette pour retenir le propulseur. Il suffit de faire une rotation de cette pièce pour retirer le moteur.
Pringles Sany7815

Pringles Sany7812

Collage de l'anneau de maintient de l'ogive et renfort avec un fil de trombone (perçage au Dremel et colle Epoxy).
Pringles Sany7814

Pringles Sany7813

Pringles Sany7816

Pringles Sany7820

Pringles Sany7817

Pour un CG correcte, ajout d'une masse de 80 g (préconisation du constructeur) dans l'ogive. J'ai utilisé de la pâte à modeler se durcissant à l'air dans les 24h.
Pringles Sany7818

Pringles Sany7823

Fixation d'un fil de kevlar à l'endroit prévu, au niveau du support moteur.
Pringles Sany7821

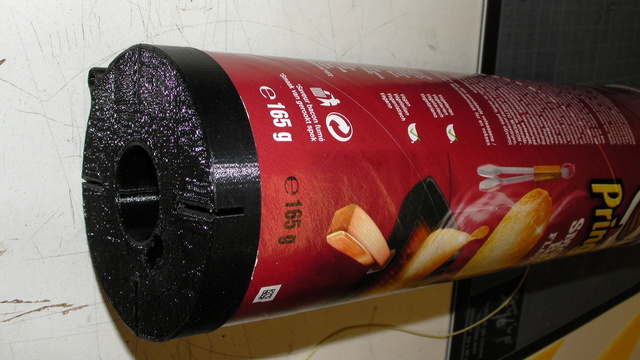

Ponçage et collage, à l'epoxy, du support moteur au tube.
Pringles Sany7822

Pringles Sany7826

Pringles Sany7828

Emboîtement des 4 ailerons et collage d'un anneau qui maintient le haut des ailerons (les ailerons sont fins et risquent de se casser facilement. Du coup, je ne les ai pas collés).
Pringles Sany7824

Pringles Sany7830

Pringles Sany7825

Fermeture du capuchon de l'ogive à l'epoxy et mise en place de la corde. J'ai ajouté un élastique pour adoucir la tension de la corde, l'ogive étant assez lourde (107 g).
Pringles Sany7827

Pringles Sany7829

Pringles Sany7831

Pringles terminée !
Pringles Sany7832

Et la simulation sur Open Rocket avec un D12-3 et un D9-3 (+adaptateur Ø18)
Pringles Pringl14

Pringles Pringl15
BENJAMIN59
BENJAMIN59

Messages : 2022
Date d'inscription : 28/03/2016
Age : 45
Localisation : Lille

http://alcems.free.fr/

Revenir en haut Aller en bas

Pringles Empty Re: Pringles

Message par ASTROSQUALE le Lun 8 Mai - 14:06

Nickel Benjamin, vivement l'apéro  lol!

Note: ton élastique me semble un peu léger  Question  Dans mes micros j'utilise de l'élastique de couture comme ci-dessous:

Pringles Elasti10

_________________
On improvise, on domine, on s'adapte...
ASTROSQUALE
ASTROSQUALE

Messages : 1500
Date d'inscription : 27/03/2016
Age : 49
Localisation : GIRONDE

http://astrosquale.free.fr/ASTROSQUALE/Bienvenue.html

Revenir en haut Aller en bas

Pringles Empty Re: Pringles

Message par BENJAMIN59 le Lun 8 Mai - 14:37

Merci Pascal.
T'inquiète pour l'élastique. J'en ai du comme toi en noir Wink
Là, j'ai mis un cylindrique, il est résistant. Je n'ai jamais eu de problème avec.

Pringles Sany7833
BENJAMIN59
BENJAMIN59

Messages : 2022
Date d'inscription : 28/03/2016
Age : 45
Localisation : Lille

http://alcems.free.fr/

Revenir en haut Aller en bas

Pringles Empty Re: Pringles

Message par ASTROSQUALE le Lun 8 Mai - 15:09

Ok. Parfait donc Wink

_________________
On improvise, on domine, on s'adapte...
ASTROSQUALE
ASTROSQUALE

Messages : 1500
Date d'inscription : 27/03/2016
Age : 49
Localisation : GIRONDE

http://astrosquale.free.fr/ASTROSQUALE/Bienvenue.html

Revenir en haut Aller en bas

Pringles Empty Re: Pringles

Message par bdureau le Lun 8 Mai - 16:42

Génial Benjamin
Pourquoi pas une cordelette en kevlar?
bdureau
bdureau

Messages : 2275
Date d'inscription : 28/03/2016
Age : 47
Localisation : 92150 Suresnes (Région parisienne)

http://rocket.payload.free.fr/

Revenir en haut Aller en bas

Pringles Empty Re: Pringles

Message par BENJAMIN59 le Lun 8 Mai - 16:53

Si, il faut bien lire : "Fixation d'un fil de kevlar à l'endroit prévu, au niveau du support moteur" Smile
J'ai mis une cordelette en kevlar (jaune) puis j'ai fini vers l'ogive par un petit élastique tissé noir.
