Altimulti V2

Message par bdureau le Dim 14 Mai - 22:03

Salut à tous
J'ai finalisé les plans de mon dernier Altimulti et l'objectif est d'aller vers quelquechose de modulable qui peu utiliser les modules du commerce en particulier ceux des drones comme les GPS ou module de telemetrie.
Comme la version précedente vous pourrez le programmer avec votre téléphone ou sur votre ordinateur.  J'espere pouvoir exploiter les GPS avec le telephone pour tracer la trajectoire de la fusée sur google map.
C'est une carte electronique mixe avec des composants de surface et des composants classique, Elle fait 29mm  par 77mm  avec 2 ports pour pouvoir mettre les modules ou programmer la carte.

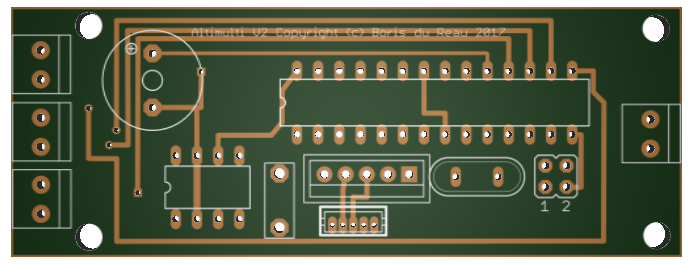

Voici un dessin de la carte que j'ai envoyé en Chine pour réalisation, les permiers tests auront lieu fin juin



A+
Boris
avatar
bdureau

Messages : 1670
Date d'inscription : 28/03/2016
Age : 46
Localisation : 92150 Suresnes (Région parisienne)

http://rocket.payload.free.fr/

Revenir en haut Aller en bas

Re: Altimulti V2

Message par BENJAMIN59 le Dim 14 Mai - 22:11

C'est une bonne nouvelle Smile
Chapeau, tu es vraiment balaise dans ce domaine.
avatar
BENJAMIN59

Messages : 1481
Date d'inscription : 28/03/2016
Age : 45
Localisation : Lille

http://alcems.free.fr/

Revenir en haut Aller en bas

Re: Altimulti V2

Message par RoC le Lun 15 Mai - 12:30

Génial ! Vivement les test !

_________________
Vers l'Infini et au-delà ...
avatar
RoC

Messages : 370
Date d'inscription : 27/03/2016
Age : 44

Revenir en haut Aller en bas

Re: Altimulti V2

Message par Kosmos-2123 le Mar 3 Avr - 16:20

Salut Boris,

inspiré par l'Altimulti,
voici un circuit imprimé double faces
en full CMS, pour une unique sortie pyro
en forme de cercle diamètre 60mm

ATMEGA328 en format TQFP32
24C512 en format SOP8
Régulateur & Mosfet en format D2PAK
Résistances SMD 0805

Ci-joint :
Fichier T3001





Dernière édition par Kosmos-2123 le Mer 4 Avr - 21:41, édité 1 fois

Kosmos-2123

Messages : 23
Date d'inscription : 21/11/2017
Age : 39
Localisation : 83 / 04

Revenir en haut Aller en bas

Re: Altimulti V2

Message par bdureau le Mar 3 Avr - 17:14

Super. Tu partage le code?
C'est quoi comme processeur?
Sinon j’éviterai le BMP085 qui est obsolète prends plutôt un bmp180 ou 280
avatar
bdureau

Messages : 1670
Date d'inscription : 28/03/2016
Age : 46
Localisation : 92150 Suresnes (Région parisienne)

http://rocket.payload.free.fr/

Revenir en haut Aller en bas
